2-m-Eigenbau-Endstufe

Es reizt, Eigenbaugeräte aus früherer Zeit wieder in Betrieb zu nehmen.

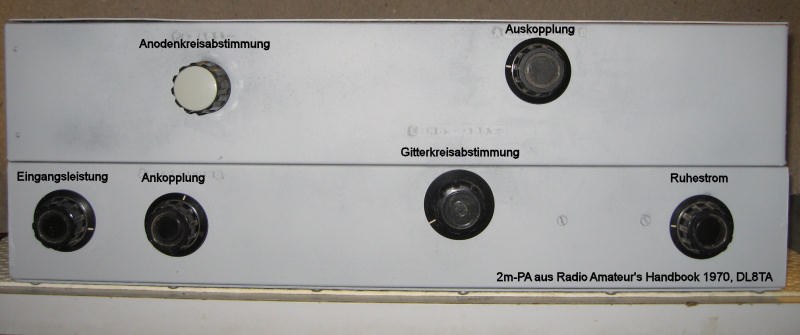

Hier zeige ich Bilder von einer 2-m-Endstufe, die Axel, DL8TA, im Jahr 1970 gebaut und nun wieder in Betrieb genommen hat.

Die technischen Daten der Leitungskreis-Endstufe:
Senderöhre: 4CX250B,
Input: 5W,
Output: 100W,

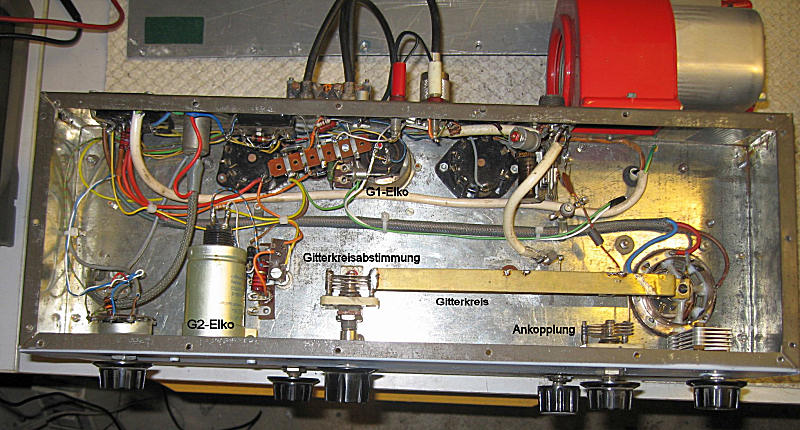

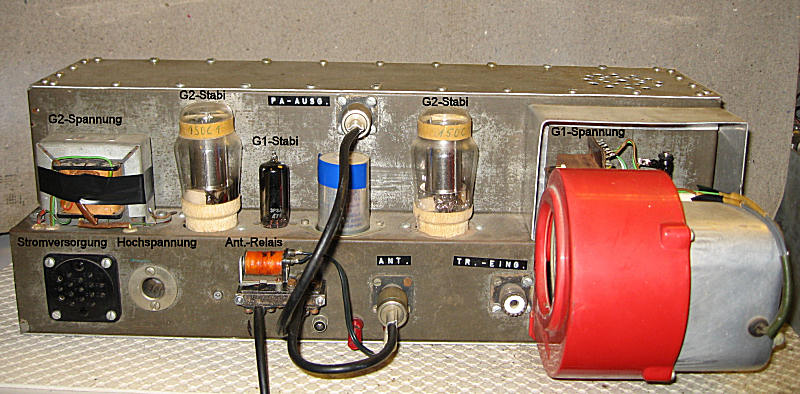

Einkopplung: λ/2-Leitung, Koppelschleife (drittes Bild),

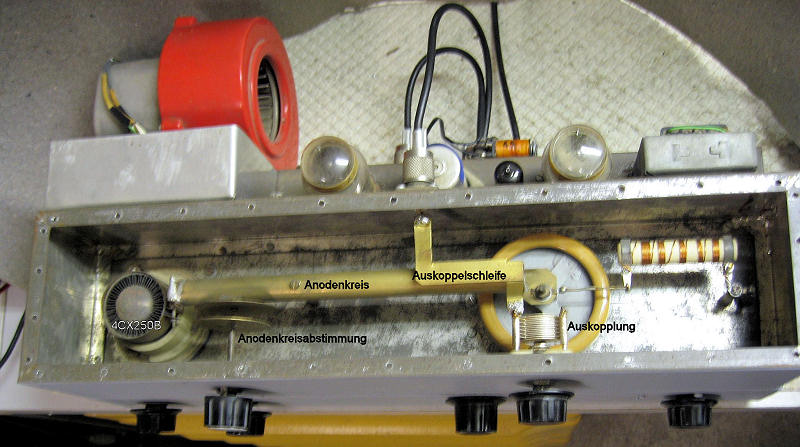

Auskopplung: λ/4-Kreis mit Auskopplungsschleife (viertes Bild),

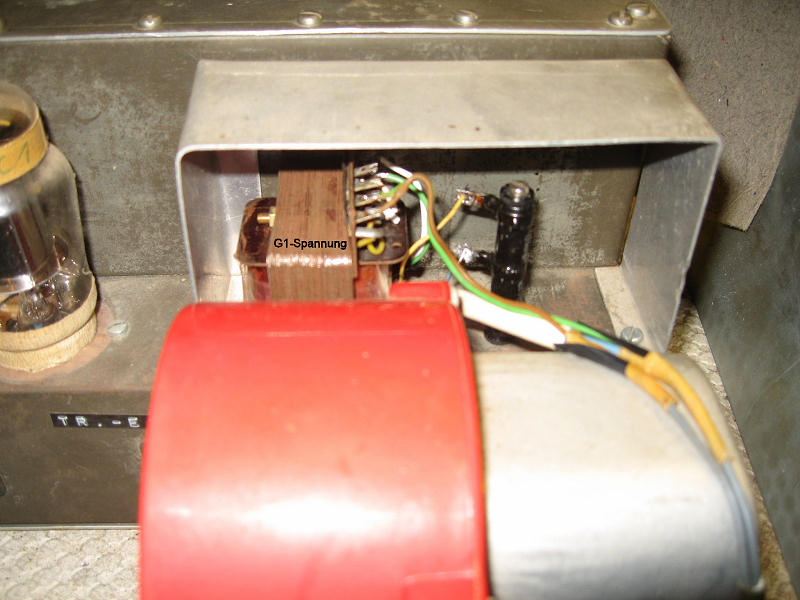

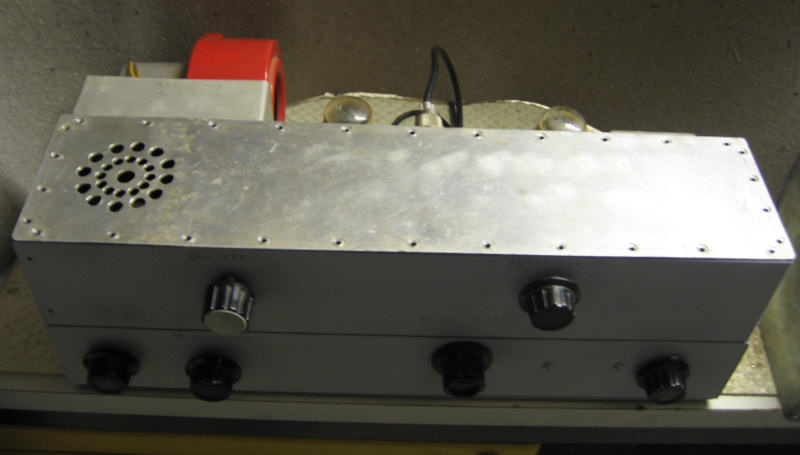

Gitterspannungserzeugung und Lüfter: sechstes Bild,

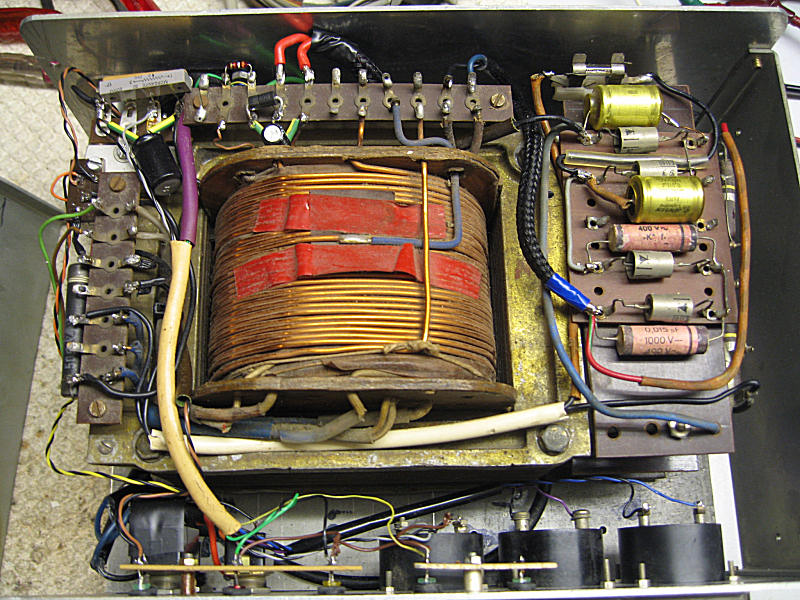

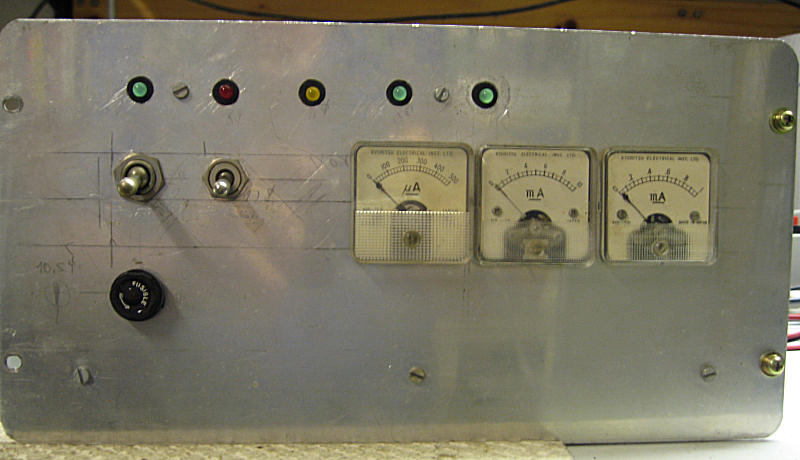

Das externe Netzteil:
